5. LCD Button

1. 스위치 2개와 LED를 사용하여 LCD에 글자 출력.

main.c 코드

LCD1.H 코드

스위치 2개 회로 구성

위의 main.c 코드, LCD1.h 코드와 회로를 이용하면 다음과 같은 문구가 출력된다. (스위치 off일때)

2개의 스위치 OFF일때, 1번 스위치와 2번 스위치를 번갈아 On 시켰을때 LCD에 다음과 같은 문구가 출력된다.
(사진상으론 2번 스위치 선이 중간에 연결이 안되어있는것처럼 보이지만 클릭 확대해서 보면 제대로 보임)

1. 스위치 4개와 LED를 사용하여 LCD에 글자 출력.

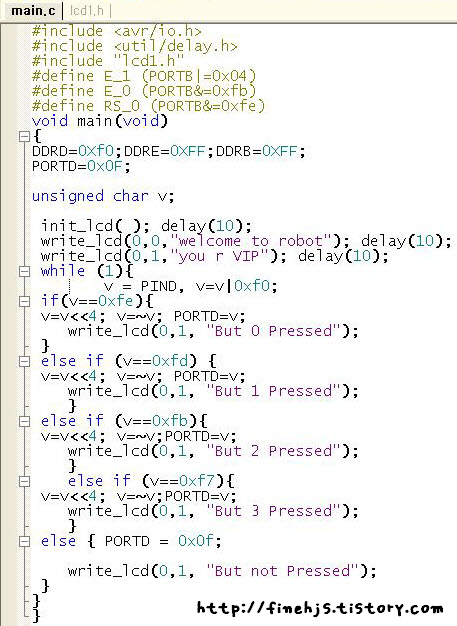

main.c 코드

LCD1.h 파일은 스위치2개 때와 동일하게 사용하였으므로 사진첨부 생략.

스위치 4개 회로 구성

동일하게 위의 main.c 코드, LCD1.h 코드와 회로를 이용하면 다음과 같은 문구가 출력된다. (스위치 off일때)
(사진상으론 2번 LED 선이 중간에 연결이 안되어있는것처럼 보이지만 클릭 확대해서 보면 제대로 보임)

4개의 스위치 OFF일때, 1번 스위치와 2번 스위치를 번갈아 On 시켰을때 LCD에 다음과 같은 문구가 출력된다.
(사진상으론 3번 LED 선이 중간에 연결이 안되어있는것처럼 보이지만 클릭 확대해서 보면 제대로 보임)
