8. TIMER

1. PORTB와 PORTD를 사용해서 나타내는 TIMER의 소스 및 설계.

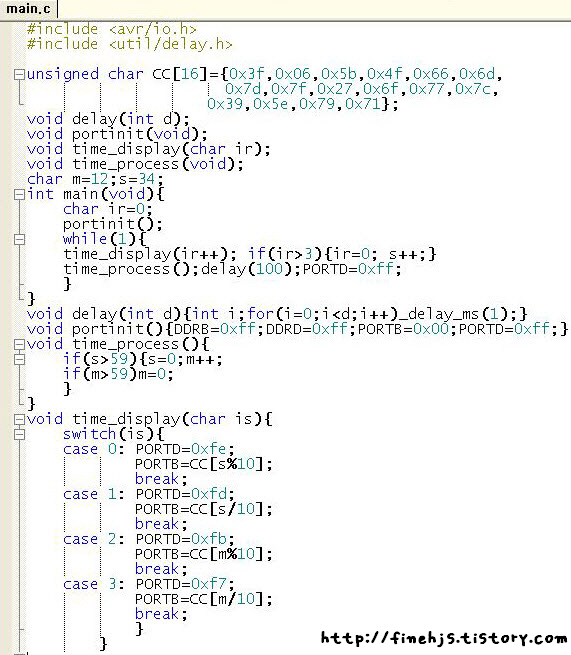

main.c 코드

위의 코드에서 분은 1,2 값으로 주었고 초 값을 3,4로 초기화 시켜주었다.

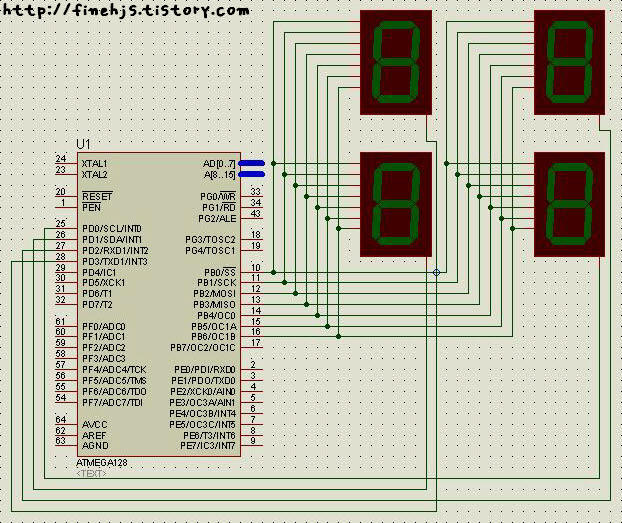

회로구성

위의 2개가 분을 나타내는 것으로 아래의 2개가 초를 나타내는 것이다.

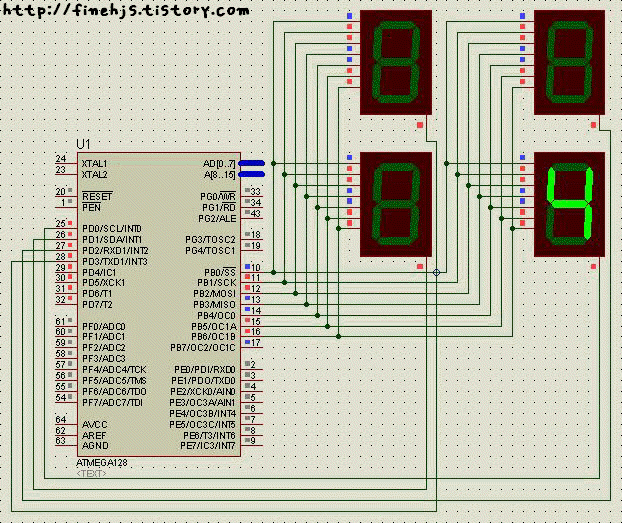

회로를 작동시켰을 때(카운트가 1씩 증가되는것을 보여주기 위해 그림 상으로 12분 34초~12분36초까지만 표현)
